¿QUE DEBE UBICARSE PRIMERO en el Tablero Principal: el Interruptor Termomagnético o el Interruptor Diferencial?

10.08.2022

La correcta disposición de los dispositivos de protección en el Tablero Principal (TP) de una vivienda es un aspecto crucial en cualquier proyecto eléctrico. Una consulta frecuente entre técnicos e instaladores es:
 ¿Qué debe instalarse primero en el tablero de cabecera: un Interruptor Automático Termomagnético (ITM) o un Dispositivo Diferencial Residual (DDR/RCD)?

Para responder con precisión, es necesario analizar la Reglamentación AEA 90364, particularmente su sección 7-770 (Instalaciones Eléctricas en Viviendas), que establece no solo el orden, sino también la función de cada dispositivo, el esquema de conexión a tierra (ECT) aplicado y los criterios de seguridad recomendados.

Cláusula normativa aplicable

AEA 90364-7-770 – Punto 770.13 y 770.16.5

"En el tablero principal deberá instalarse un interruptor automático que actúe como dispositivo de corte y protección general, al cual podrá estar asociada una protección diferencial."

Este parrafo es clave:

  •  El interruptor automático (ITM) es el dispositivo permitido.
  • La protección diferencial puede estar asociada, pero no puede reemplazar al ITM

Por lo tanto, desde el punto de vista normativo, el ITM (PIA) debe ser el primer dispositivo (cabecera) del tablero.

Si el diferencial se colocara antes del ITM, no estaría protegido contra cortocircuitos de entrada, lo cual es contrario a esta cláusula

Función del ITM e ID según AEA 90364

Interruptor Termomagnético (ITM) – Protección contra sobrecorrientes

El ITM protege las instalaciones contra:

  • Sobrecargas

  • Cortocircuitos

La AEA 90364 indica que todo tablero debe contar con un dispositivo de protección general contra sobrecorrientes, dimensionado según la corriente de diseño, sección de conductores.

Referencia: AEA 90364-5-53, ítems de prescripción general sobre protección contra sobrecorrientes.

Interruptor Diferencial (ID) – Protección contra contactos indirectos

El Interruptor Diferencial tiene como función la protección contra:

  • Contactos indirectos

  • Defectos de aislación


Referencia: AEA 90364-4, items de prescripción general sobre protección contra los contactos indirectos.

¿Qué recomienda la AEA 90364 sobre el orden en la cabecera del TP?

La Reglamentación no utiliza la frase literal "orden físico de montaje", pero lo establece funcionalmente, y su interpretación técnica es clara.

La AEA indica que los dispositivos diferenciales deben estar protegidos contra cortocircuitos aguas arriba

Esto se menciona en:
AEA 90364-5-53, sobre dispositivos diferenciales:

Los dispositivos diferenciales deben estar protegidos contra las sobrecorrientes mediante un dispositivo de protección contra cortocircuitos ubicado aguas arriba.

Esto significa que el ID no puede estar expuesto directamente a la corriente de falla sin un interruptor termomagnético que limite su capacidad.

Por lo tanto:

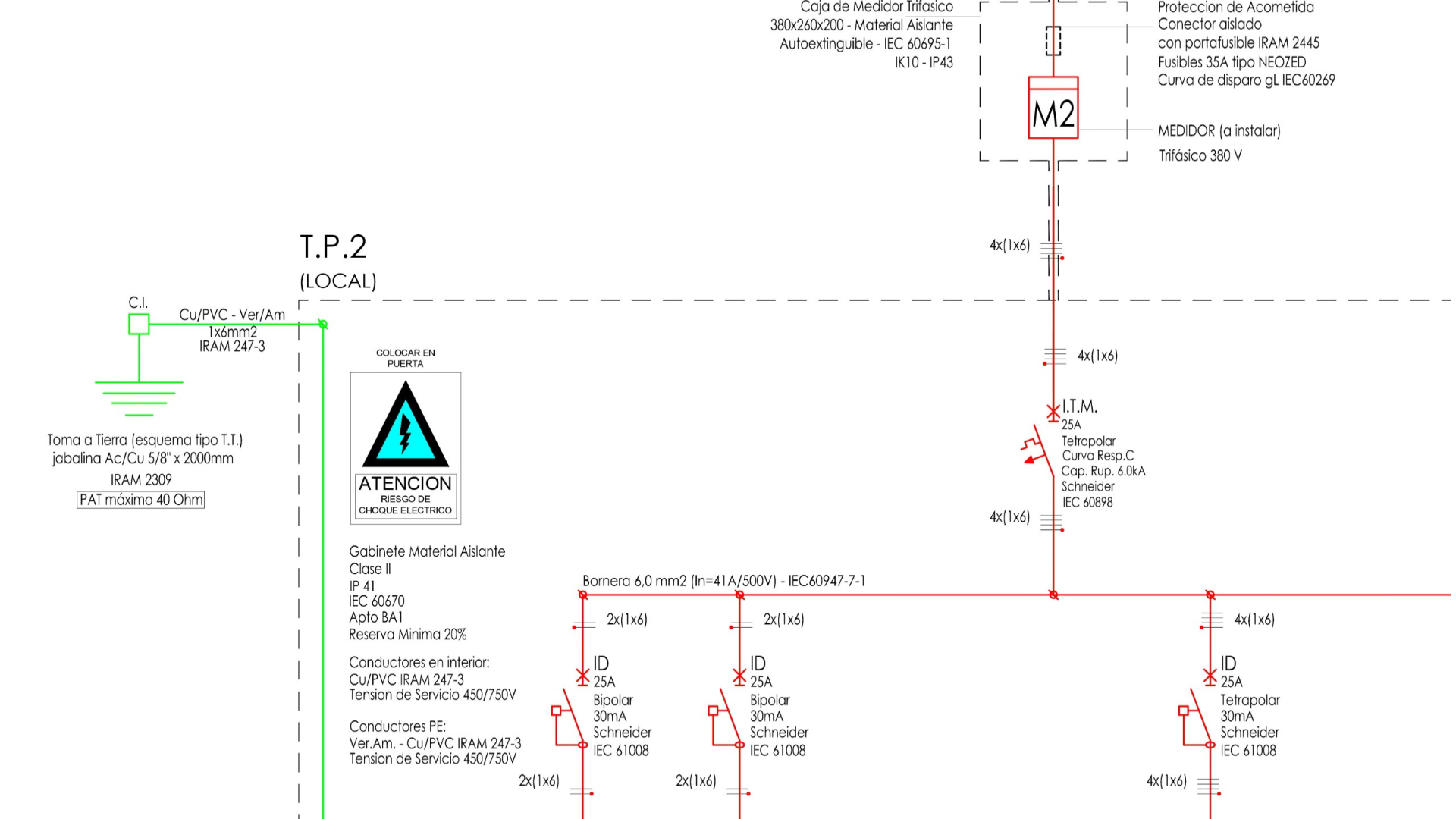

➡ El ITM debe ir primero, y luego el ID.
