Dimensionamiento de Cajas de Paso; Cajas de Paso y Derivación en Sistemas de Canalización según AEA 90364-7-770

09.07.2021

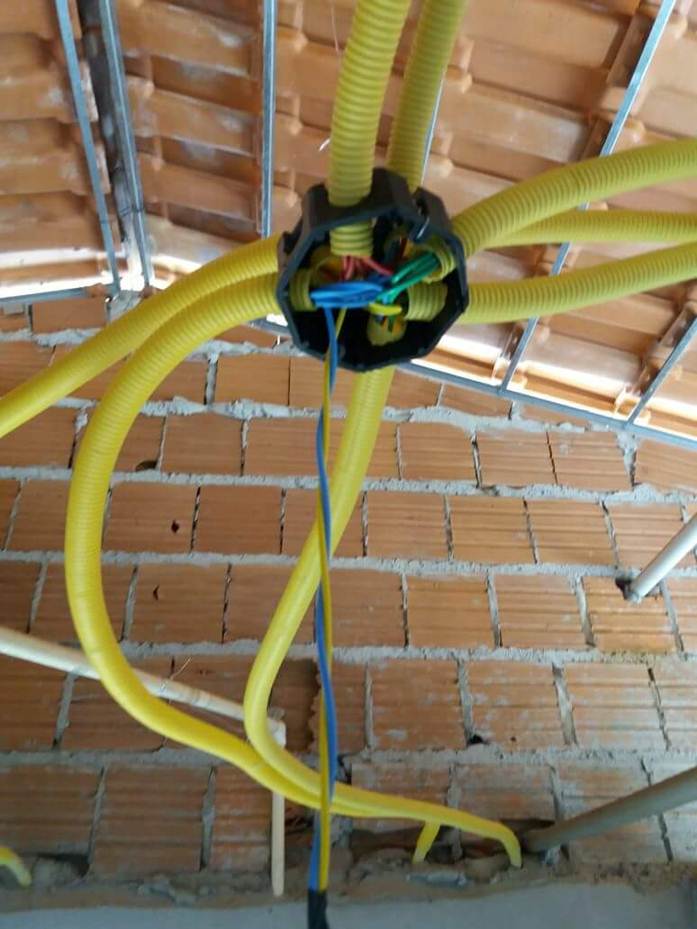

En los sistemas de canalización para instalaciones eléctricas en viviendas, el correcto dimensionamiento de las cajas de derivación, derivación/paso y derivación es un aspecto esencial para garantizar la seguridad, la facilidad de instalación, la disipación térmica adecuada y el cumplimiento reglamentario.

La Reglamentación AEA 90364-7-770 Instalaciones Eléctricas en Inmuebles – Reglas Particulares para Viviendas establece requisitos mínimos sobre el tipo, tamaño y condiciones de instalación de cajas cuadradas, rectangulares y octogonales.

En esta nota se desarrolla el contenido de la Cláusula 770.10.3.8.4 y concordantes, que regulan la capacidad de alojar conductores, empalmes y dispositivos, definiendo criterios para su correcta selección y dimensionamiento.

Clausula Normativa Aplicable

La Cláusula AEA 770.10.3.8.4 dispone que:

Las cajas deberán dimensionarse de modo que permitan alojar sin esfuerzo los conductores, empalmes y accesorios, asegurando que no se produzcan esfuerzos mecánicos sobre los conductores, sus aislaciones o los dispositivos allí instalados.

Los puntos claves que se desprenden de esta cláusula son:

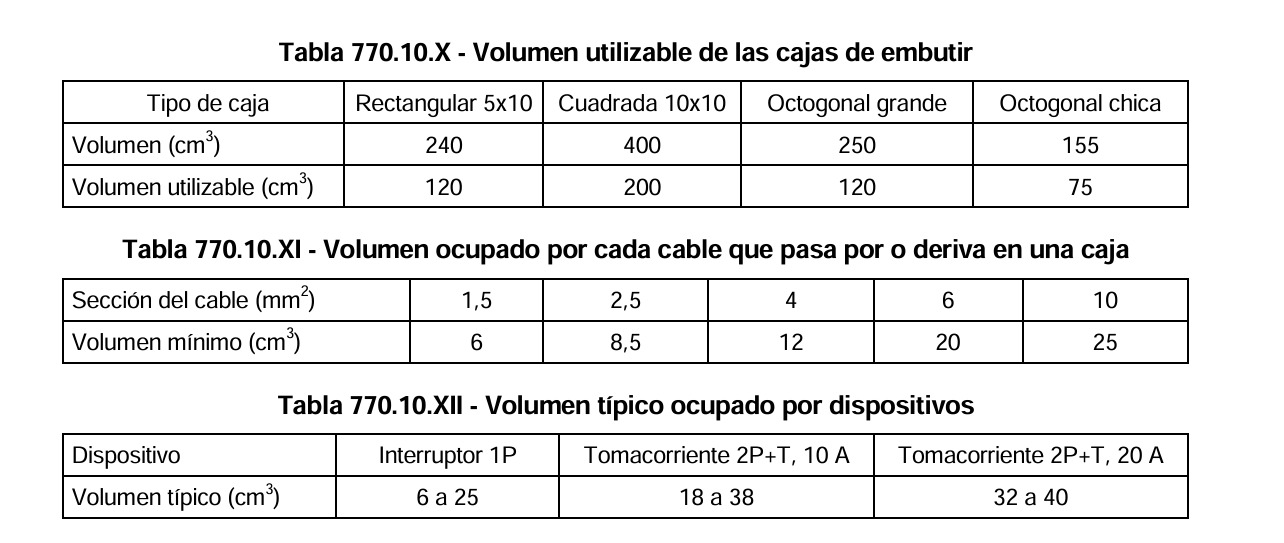

Las cajas deben poseer un volumen interior suficiente para:

  • Alojar todos los conductores sin exceder los factores máximos de ocupación.
  • Asegurar un radio mínimo de curvatura adecuado para cada sección.
  • Permitir maniobras de instalación y mantenimiento, sin refuerzo de esfuerzo mecánico.
